關于超聲波槽結構構型的說明

目前在超聲波槽設計的時候有2種思路

1.使用獨立的超聲波槽，和噴射槽分開。

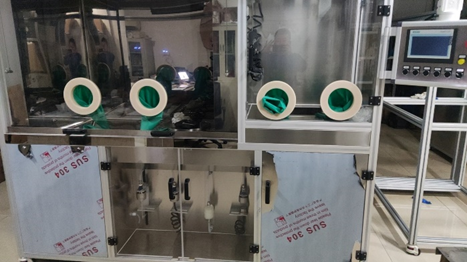

（超聲波噴射槽分開在制品圖）

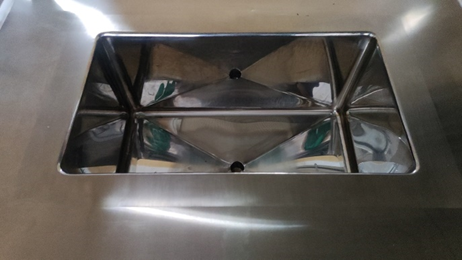

（獨立超聲波槽內部）

2.和噴射槽共用一個槽體。

在做構型選擇前要對超聲波清洗的注意點做一定了解：

1.介質要完全淹沒待測工件表面。

2.超聲波容器剛性要相對強，防止超聲波能量被容器本身的共振消耗。

3.頻率的選擇，一般來說低頻波產生的空化氣泡數量少而體積大，爆破時釋放的能量大，空化效應強。對零件的表面的破壞性強。適合普通器械。高頻波產生的空化氣泡數量多而體積小，爆破時釋放的能量小，空化效應弱，對零件的表面的破壞性弱。適合精密器械。

4.一般汽車行業使用的頻率一般是28KHZ-40KHZ.

5.功率的選擇，功率的選擇牽涉到功率密度的問題。功率密度=超聲波總功率/介質容積。常規認為，功率密度越高對零件的清洗效果越好。汽車行業清潔度清洗常規使用的功率密度是≥15W/L。

針對上述的注意點我們來做具體分析：

1.淹沒待測表面問題：

下圖是噴射清洗槽的常規設計，正面的開口是便于零件進入和噴射清洗的設計。另一張圖是淹沒零件的超聲波槽的設計。

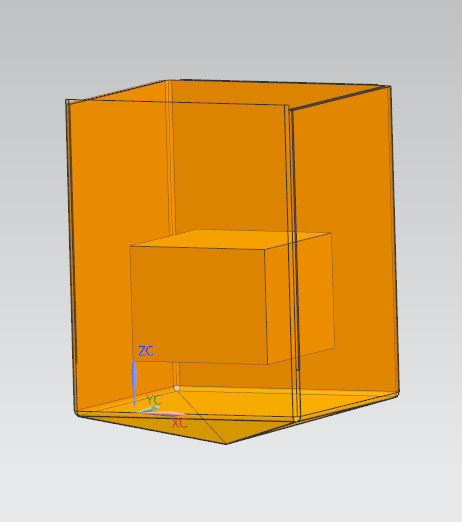

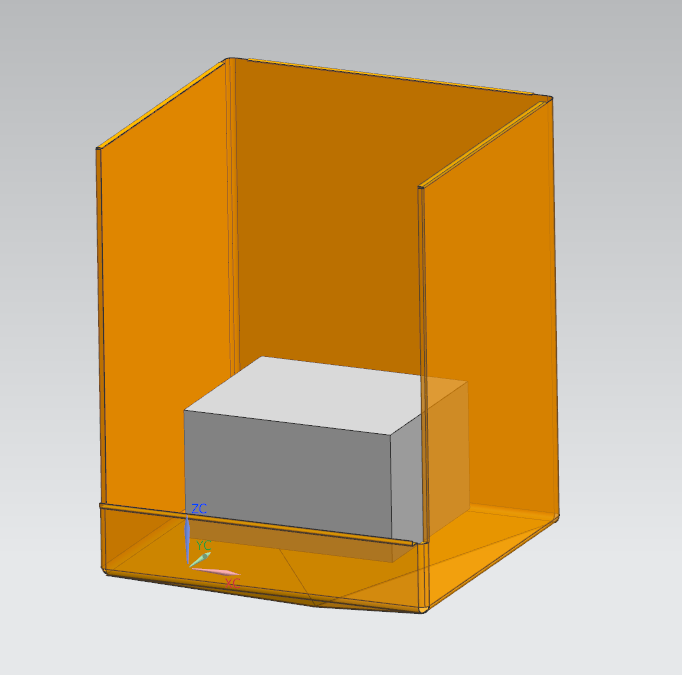

（常規設計）（針對淹沒零件的設計）

可見如果一定要對大型零件做單槽設計就需要放棄正面方便零件進入和噴射清洗的缺口。零件進入和清洗都需要從槽體頂部著手。這樣是非常不利于噴射清洗的。

2.清洗槽剛性需求

同樣結構下越小的清洗槽，剛性越強。能傳遞到介質中的有效能量也越強。

如果是大型清洗槽就需要有針對性的提高功率密度。例如：15W/L提升到20W/L從而補償震動損失。

3.清洗功率的需求

槽體越大，淹沒零件所需要的介質也越多。介質越多，直接就導致功率密度下降又需要提高整體功率。陷入了面多加水，水多加面的怪異境地。

4.空白實驗的需求

需要超聲波進行清洗的零件，一般都比需要噴射清洗的零件潔凈度要求高的多，空白值要求也高的多。而槽體越小空白實驗值越高是行業內的共識。槽體過大就比較麻煩。

總結：（個人觀點）

1.尺寸夠用就好，明確最大超聲波清洗零件的尺寸。針對性的設計槽體。（根據不同情況選擇共用或者分開。）

2.在預算內能上雙槽就上雙槽。沒要必要把噴射清洗槽和超聲波槽集成在一起，從而影響核心指標空白值。

3.功率需要留有一定的余量。
